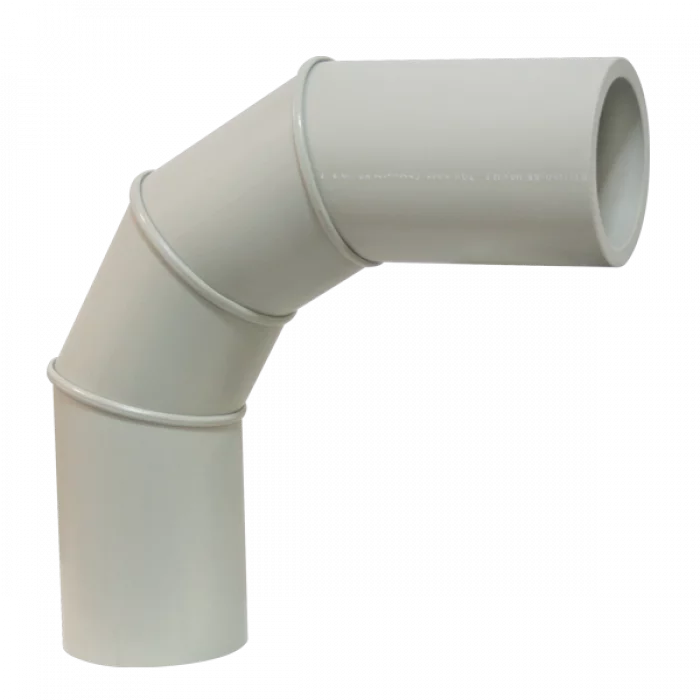

Segmentbogen - 90°
langschenklig zum Stumpf- und Elektromuffenschweißen
aus Rohr geschweisst, unverstärkt
aus Rohr geschweisst, unverstärkt
PP
|
SDR 11
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Art. Nr. | d1 [mm] | le1 [mm] | z1 [mm] | r [mm] | kg |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4219071103550000 | 355 | 396 | 833 | 533 | 42,70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Toleranz + / - 2°
Lieferprogramm:
SDR17,6: d 110 - 500 mm SDR11: d 110 - 500 mm
