Technische Unterlagen
Hier finden Sie technische Unterlagen, wie Installations- und Bedienungsanleitungen, Zertifikate und Informationen zu unseren Fertigunstoleranzen.
Für weitere Rückfragen steht Ihnen unser Team gerne telefonisch oder per Mail zur Verfügung.
Installations- und Bedienungsanleitungen

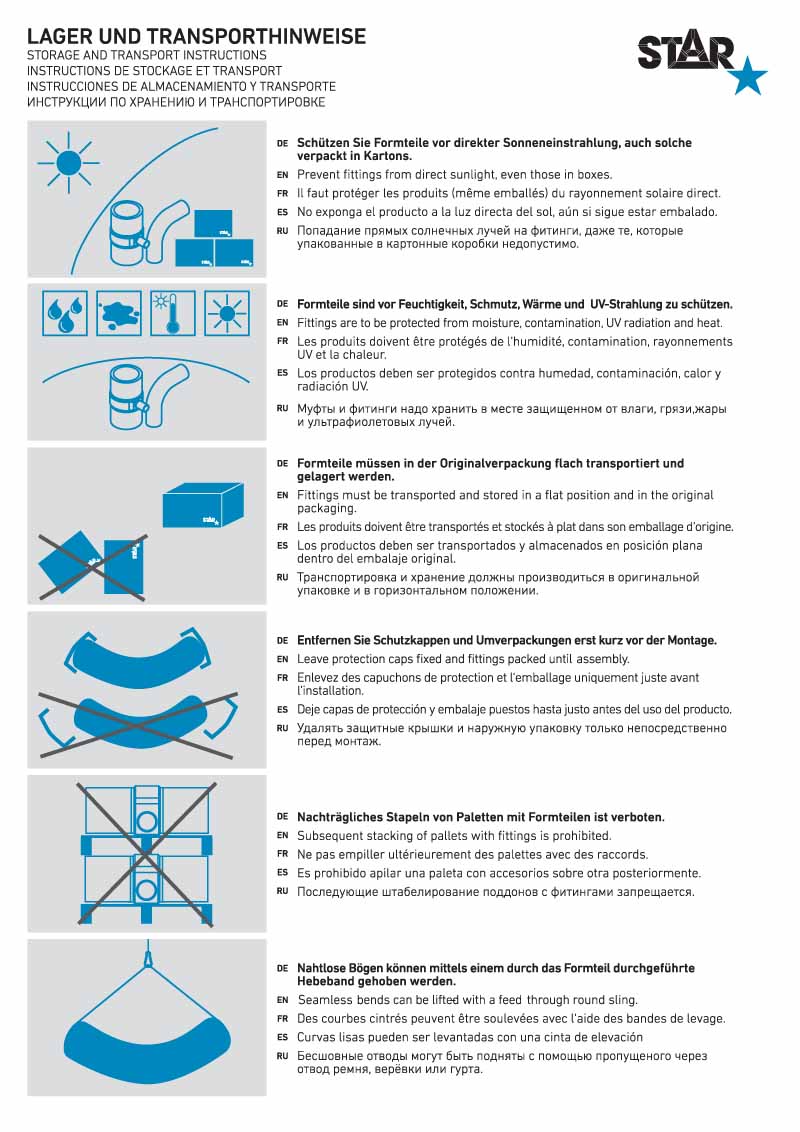

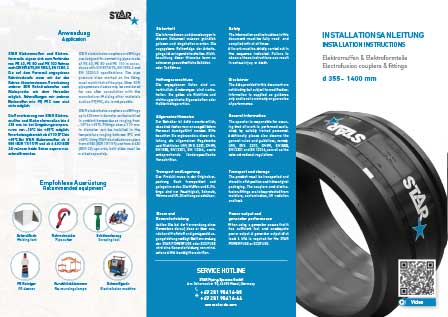

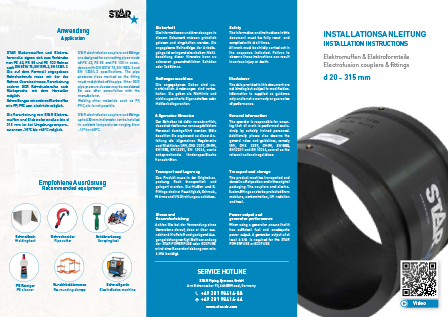

Installationsvideo für STAR Elektromuffen und Elektroformteile

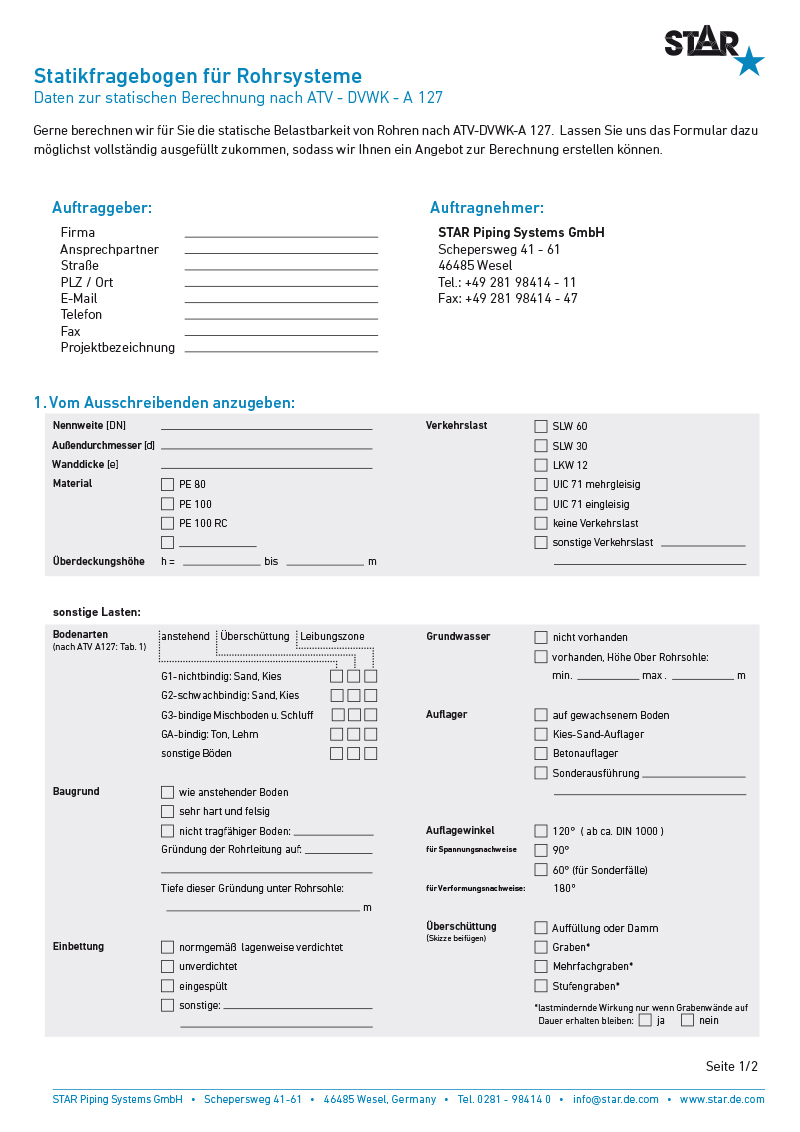

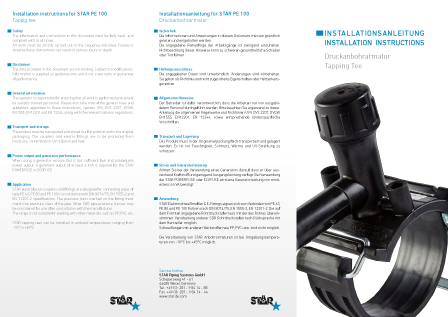

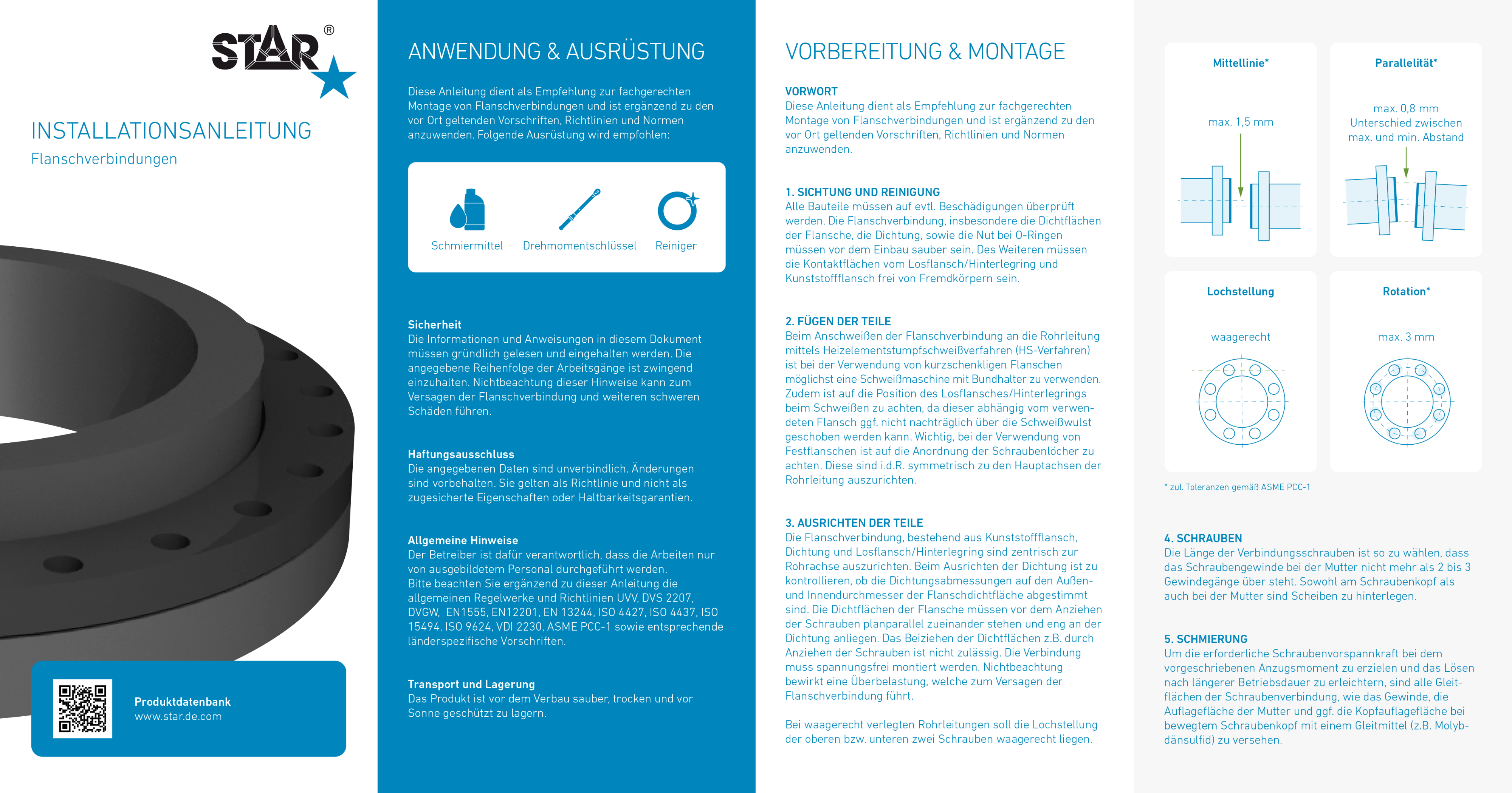

Bitte beachten Sie bei der Montage die jeweiligen Bedienungs- und Installationsanleitungen.
Produkttoleranzen
Alle Angaben auf unserer Website sind ohne Gewähr. Im Sinne des technischen Fortschritts behalten wir uns vor, Änderungen und Verbesserungen ohne Ankündigung vorzunehmen.
Bei der Herstellung unserer Produkte richten wir uns hinsichtlich der geometrischen Maße, Toleranzen und Güteanforderungen nach den jeweils zutreffenden Normen. Für Rohrleitungssysteme in der Gasversorgung ist beispielsweise die DIN EN 1555 ausschlaggebend. In der Wasserversorgung, sowie für Entwässerungs- und Abwasserdruckleitungen die DIN EN 12201.
Sollten Sie bestimmte Toleranzen fordern, sprechen Sie uns bitte an.
Gerne erhalten Sie eine Kundenzeichnung mit Freigabe.
Toleranzen für Verlängerung mit Rohr
| d [mm] | Toleranz [mm] |
| ≤ 225 | ± 20 |
| 250 - 280 | ± 25 |
| 315 - 450 | ± 30 |
| 500 - 800 | ± 35 |
| 900 - 1200 | ± 40 |
| 1400 - 1600 | ± 50 |
| ≥1800 | auf Anfrage |
Toleranzen für Verlängerung mit Formteilen
| d [mm] | Toleranz [mm] |
| ≤ 315 | ± 10 |
| 315 – 500 | ± 15 |
| > 500 | ± 20 |
Sie benötigen für Ihre Baugruppen bestimmte Toleranzen?
Sprechen Sie uns gerne an!
Toleranzen für nahtlose Bögen
| r / ri [mm] | Toleranz Winkel [α] | Toleranz z1 [mm] |
| r ≈ 1,5 x d | ± 5° | ± 50 |
| r ≈ 2,5 x d | ± 5° | ± 50 |
| r ≈ 3 x d | ± 5° | ± 100 |
| r ≈ 3,5 x d | ± 5° | ± 100 |
| r ≈ 5 x d | ± 5° | ± 100 |
| ri ≈ 700mm | ± 5° | ± 100 |
| ri ≈ 1100mm | ± 5° | ± 100 |
| ri ≈ 1750mm | ± 5° | ± 100 |
Toleranzen für segmentgeschweißte Formteile
Für die Winkel segmentgeschweißter Formteile gilt:
α = ± 2°
Toleranzen für Gewichte
Die in den technischen Produktdatenblättern angegebenen Gewichte dienen der Orientierung.
Für genauere Berechnungen (Statik, Transport etc.) sprechen Sie uns gerne an.
Schraubendrehmomente
Für die sichere und dichte Montage von Flanschverbindungen ist das richtige Drehmoment entscheidend, da es Leckagen verhindert, Schäden an PE-Rohren, Flanschen oder Dichtungen vermeidet und eine gleichmäßige Lastverteilung gewährleistet, um Druckbelastungen standzuhalten.
Die nachfolgende Tabelle führt die empfohlenen Schraubendrehmomente aus der DVS Richtlinie 2210-1 auf. Die Werte sind für alle Flanschtypen zulässig. Aufgrund der größeren Kontaktfläche zwischen Hinterlegring und Kunststoffflansch bei der KS-Festflansch- und Sonderflanschverbindung, ist ein Überschreiten um bis zu 30% bei den vorgenannten Verbindungen zulässig.
- für die Montage von Flanschverbindungen unter Verwendung elastomerer Dichtungen/ Reibungskoeffizient, ges µR = 0,15
- zul. p = zulässiger Betriebsüberdruck
(Quelle : DVS-Richtlinie DVS 2210-1 Beiblatt 3 / Seite 6)
Als PDF downloaden:
Druckbelastbarkeit für PE100 und PE100-RC
Die Druckbelastbarkeit von Rohrleitungssystemen aus Polyethylen (PE) wird durch die Druckstufe (PN – "Pression Nominale") und die Mindestwanddicke (SDR – "Standard Dimension Ratio") bestimmt.
Die angegebenen Betriebsdrücke gelten für eine Betriebstemperatur von 20°C.
(* nur gültig für den Russischen Markt)
SDR | S | PN Rohr | |
| Durchmesser-Wanddicken Verhältnis | Rohrserie | Wasser max. Betriebsdruck in bar | Gas max. Betriebsdruck in bar |
| 41 | 20 | 4 | - |
| 33 | 16 | 5 | - |
| 26 | 12,5 | 6 | - |
| 21 | 10 | 8 | - |
| 17 | 8 | 10 | 5 |
| 13,6 | 6,3 | 12,5 | - |
| 11 | 5 | 16 | 10 |
| 9 | 4 | 20 | 12,5* |
| 7,4 | 3,2 | 25 | - |
Bauteil mit Minderungsfaktor
Neben unseren druckklassengerechten Bauteilen finden Sie in unserem Sortiment auch Bauteile mit Minderungsfaktor (ƒB). Diese müssen mit einer reduzierten Druckbelastung betrieben werden.
Der maximal zulässige Bauteilbetriebsdruck PFA (20° C Wasser) wird mit der Formel PFA = PN × ƒB berechnet.
Sie erkennen unsere Produkte mit Minderungsfaktor anhand folgender Symbole:
Minderungsfaktor 0,5
Minderungsfaktor 0,6
Minderungsfaktor 0,75
