Hygienische Rohrleitungssysteme zur Trinkwasserversorgung
Kapazitätserweiterung eines Wasserwerks mit maßgefertigten PE-Rohrleitungssystemen für die Trinkwasserversorgung
Zu den Sonderbauteilen Zu unseren Referenzen Zu den Vorteilen von PEMaßgefertigte PE-Sonderbauteile für die Anbindung neuer Anlagenteile im laufenden Betrieb
Bei dem Projekt handelt es sich um die Kapazitätserweiterung des Wasserwerks Zeigerheim in Thüringen. Im Rahmen des Projekts steigt die Aufbereitungskapazität von 44.000 auf 54.000 m³ Trinkwasser pro Tag. Integration von neuen Anlagenkomponenten in ein bestehendes Rohrleitungssystem ohne Unterbrechung der Versorgungssicherheit.
Projektumfang
- Aufbereitungskapazität: 44.000 → 54.000 m³/Tag
- Sonderbauteile in den Dimensionen d 800 mm bis d 1400 mm
- Projektlaufzeit: von der Anfrage bis zur Auslieferung rund ein Jahr
- Montagezeit der komplexesten Baugruppe vor Ort: ca. 1 Tag
Sonderbauteil d 1400 mm in der Produktion (STAR Piping Systems GmbH, 2026).
Technische Anforderungen
Neue Anlagenkomponenten mussten in ein bestehendes Rohrleitungssystem integriert werden, ohne die Versorgungssicherheit zu gefährden. Begrenzte Platzverhältnisse, unterschiedliche Rohrdimensionen und enge Bauzeitfenster ließen den Einsatz von Standardformteilen nur eingeschränkt zu.
Genau hier zeigt sich der Wert individueller Sonderbauteile: Wo Standardformteile an ihre Grenzen stoßen, sind unsere projektspezifisch entwickelten Sonderbauteile aus PE montagefreundlich, wirtschaftlich und exakt auf die baulichen Gegebenheiten zugeschnitten.
Begleitung ab Projektstart
Eine Sonderlösung beginnt für uns in unserer hauseigenen Engineering-Abteilung – lange bevor die Produktion der Formteile startet. Die eigentliche Kernaufgabe lag in der Entwicklung eines technisch umsetzbaren Gesamtkonzepts für die Einbindung der neuen Anlagenteile in die bestehende Infrastruktur.
„Mit unserem umfangreichen Service bieten wir Ihnen Planungssicherheit ab Projektbeginn. Statt nachträglicher Anpassungen auf der Baustelle stimmen wir Geometrie, Anschlüsse und Funktionen bereits in der Entwicklungsphase exakt auf die Projektanforderungen ab.“ — Stefan Dudziak, Projektverantwortlicher Technischer Außendienst, STAR Piping Systems GmbH
In enger Zusammenarbeit mit der Hawle Kunststoff & Service GmbH aus Reichenbach wurden verschiedene technische Lösungsansätze entwickelt und hinsichtlich Betriebssicherheit, Hydraulik, Montagefreundlichkeit und Wirtschaftlichkeit bewertet. Im Mittelpunkt standen Varianten der Rohrleitungsführung, der Flanschanbindungen sowie die Integration großdimensionierter Sonderformteile. Dieser frühe Entwicklungsprozess bildete die Grundlage für die spätere Detailkonstruktion der vorgefertigten Baugruppen.
„Die intensive Abstimmung im Vorfeld hat sich gelohnt! Weil die Baugruppe bereits so passgenau vorgefertigt war, konnten wir sie vor Ort in nur rund einem Tag einbauen.“ — Thommy Knabe, Betriebsleiter, Hawle Kunststoff & Service GmbH.
Die Lösung: Individuelle Sonderbauteile in XXL-Dimensionen
Aus der gemeinsamen Planungsphase entstand eine projektspezifische Lösung mit hohem Vorfertigungsgrad. Wir entwickelten und produzierten maßgefertigte PE-Sonderbauteile in den Dimensionen von d 800 mm bis d 1400 mm.
„Von der ersten Anfrage bis zur Auslieferung der fertigen Sonderbauteile hat uns dieses Projekt fast ein Jahr begleitet. Gerade die intensive Planungsphase, in der wir gemeinsam mit Hawle verschiedene Varianten geprüft haben, hat gezeigt, wie wichtig eine gute Zusammenarbeit für die Entwicklung einer wirklich passenden Lösung ist.“ — Stefan Dudziak, STAR Piping Systems GmbH
Ziel der Sonderbauteile: den Montageaufwand auf der Baustelle so gering wie möglich zu halten und die Einbindung der neuen Anlagenteile in den laufenden Anlagenbetrieb effizient umzusetzen.

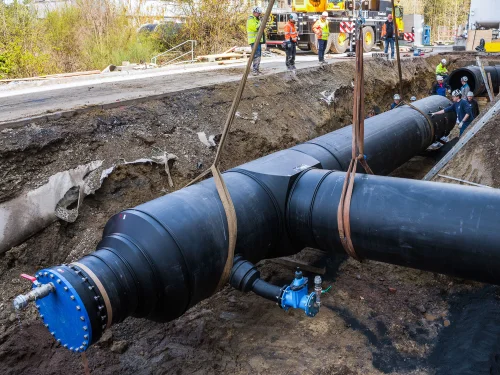

PE-Sonderbauteil während des Einbaus am Wasserwerk Zeigerheim
(Hawle Kunststoff & Service GmbH, 2026).
Plug & Play: Vorfertigung als Erfolgsfaktor
Die werkseitige Vorfertigung der Sonderformteile und Rohrabschnitte ermöglicht hohe Maßgenauigkeit und reduziert Schweißarbeiten auf der Baustelle spürbar. Gerade bei Bauvorhaben im laufenden Betrieb trägt ein hoher Vorfertigungsgrad wesentlich zur Verkürzung der Montagezeiten, zur Verbesserung der Qualität und zur sicheren Umsetzung anspruchsvoller Bauabschnitte bei.
Die Konstruktion der großdimensionierten PE-Sonderbauteile erforderte dabei höchste Präzision hinsichtlich Geometrie, Schweißqualität und Passgenauigkeit.

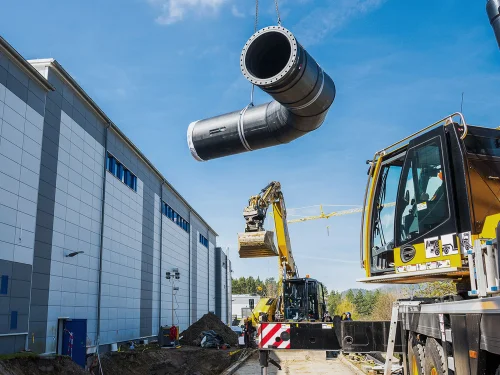

Sonder-Segmentbogen beim Abladen auf der Baustelle (Hawle Kunststoff & Service GmbH, 2026).

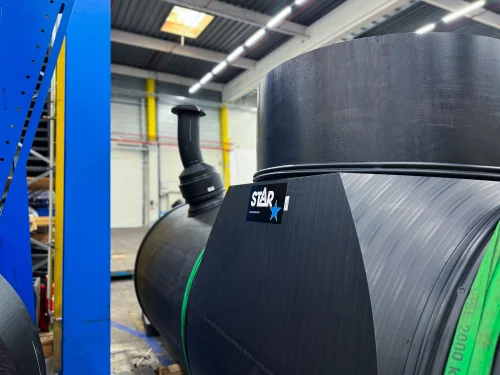

Sonderbauteil d 1400 mm in der Produktion (STAR Piping Systems GmbH, 2026).
Ein Erfolgsprojekt durch enge Zusammenarbeit
Das Projekt Wasserwerk Zeigerheim zeigt beispielhaft, wie durch die enge Zusammenarbeit von Betreiber (Thüringer Fernwasserversorgung), Anlagenbauer (Hawle Kunststoff & Service GmbH) und der STAR Piping Systems GmbH als Spezialist für Sonderformteile wirtschaftliche und technisch ausgereifte Lösungen entstehen. Frühzeitige Planung, individuell entwickelte Sonderbauteile und montagefertige Vorfertigung leisteten einen wesentlichen Beitrag zur erfolgreichen Kapazitätserweiterung – und unterstreichen, wie viel maßgefertigte Rohrleitungslösungen für moderne Infrastrukturprojekte bewirken.
Ihre Vorteile auf einen Blick
Keine Korrosion
und geringe Wartung
Vorbeugung von Leckagen durch die hohe Korrosionsbeständigkeit.
Langlebigkeit
bis zu 100 Jahre
Thermoplastische Kunststoffe wie PE100 und PE100-RC haben eine deutlich längere Lebensdauer (von bis zu 100 Jahren bei entsprechenden Betriebs- und Verlegebedingungen) als Rohrleitungssysteme aus Metall oder anderen Materialien.
Höhere
Effizienz
Glatte Innenflächen verbessern den Durchfluss.
Erheblich
geringeres Gewicht
Im Vergleich zu Stahl sind Kunststoffrohrleitungssysteme deutlich leichter.
Das geringere Gewicht kann den Aufwand für Transport und Installation reduzieren.
Flexibilität
im Einbau
Maßgefertigte, vorgefertigte Systeme ermöglichen eine präzise Integration - auch in enge, komplexe Einbauräume.
Inhouse
Konstruktionsabteilung
Mit unserem eigenen Ingenieurteam unterstützen wir Projekte mit technischen Zeichnungen, 3D-Modellen und individueller Planung - für eine präzise und effiziente Umsetzung von Beginn an.
Umfassende
Projektunterstützung
Für Neubauten oder Nachrüstungen, bieten wir leistungsstarke Produkte und kompetente Beratung für die ideale Lösung.
