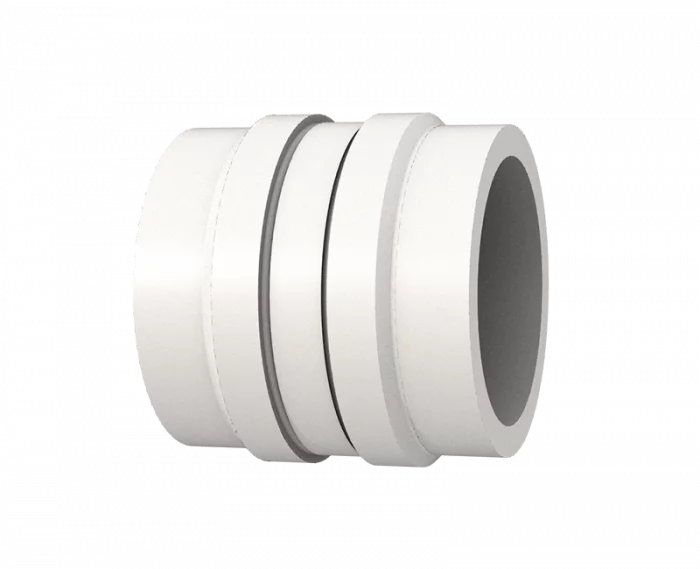

Festpunkt
Der Festpunkt darf durch die Schelle keiner Radialkraft ausgesetzt sein
PP
|
SDR 11 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Art. Nr. | d1 [mm] | d3 [mm] | D [mm] | le1 [mm] | le3 [mm] | L [mm] | z1 [mm] | r [mm] | kg |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4246001101100000 | 110 | 130 | 146 | 70 | 55 | 310 | 5 | 1,70 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Lieferprogramm:
SDR17,6: d 110 - 1000 mm SDR11: d 110 - 630 mm
