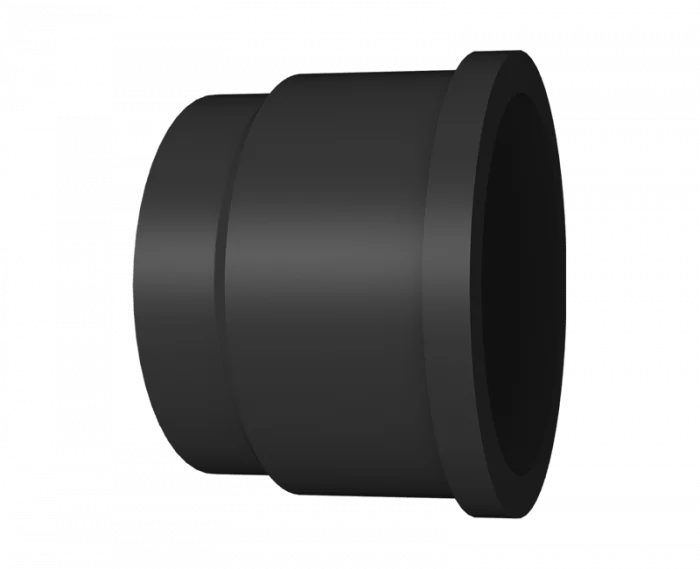

Austrittshilfe
zur Verwendung mit Losflansch für Austrittshilfe
PE100-RC
|
SDR 17
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Art. Nr. | d1 [mm] | d2 [mm] | d3 [mm] | D [mm] | le1 [mm] | le3 [mm] | L [mm] | h1 [mm] | PFA [bar] | kg |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4320201700750000 | 75 | 90 | 70 | 125 | 30 | 43 | 78 | 16 | 10 | 0,20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Lieferprogramm:
SDR17: d 50 - 315 mm SDR11: d 50 - 315 mm
