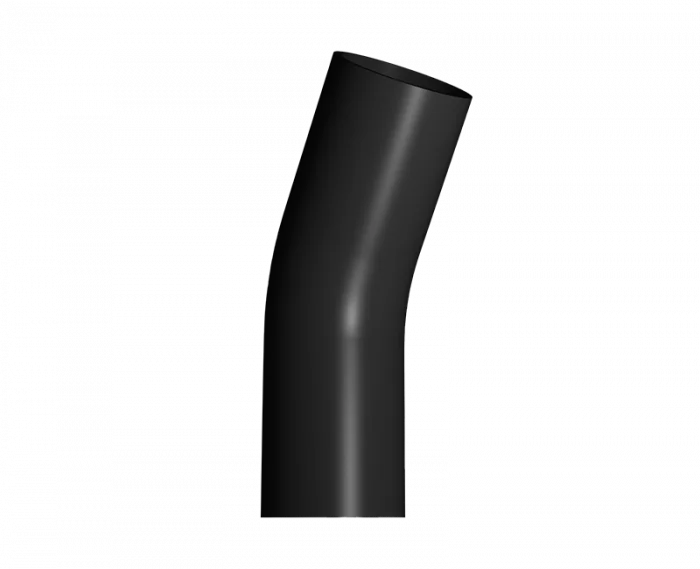

Nahtloser Bogen - 30°
r ≈ 2,5 x d
langschenklig zum Stumpf- und Elektromuffenschweißen
langschenklig zum Stumpf- und Elektromuffenschweißen
PE100
|
SDR 11
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Art. Nr. | d1 [mm] | le1* [mm] | z1 [mm] | r [mm] | kg |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4413051107100000 | 710 | 350 | 1250 | 1775 | 311,18 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Toleranz: α ± 5° | z1 ± 50 mm
* Mindestmaß für „le1
Lieferprogramm:
SDR17: d 50 - 800 mm | SDR11: d 50 - 800 mm
