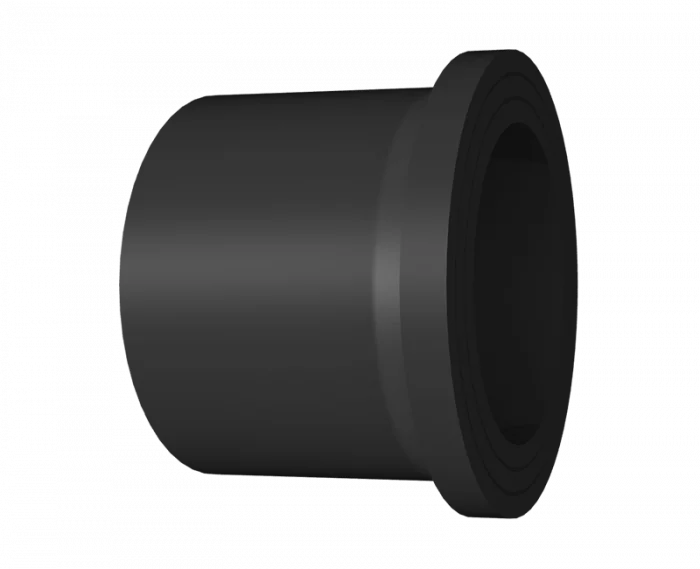

Stub end
long spigot for butt- and electrofusion welding
limited pressure load according to DVS 2210-1 Supplement 3 Part 2.1
Design and dimensions according to ISO 9624 and DVS 2205 part 4
suitable for loose flange DN500 PN25 according to DIN EN 1092-1
limited pressure load according to DVS 2210-1 Supplement 3 Part 2.1
Design and dimensions according to ISO 9624 and DVS 2205 part 4
suitable for loose flange DN500 PN25 according to DIN EN 1092-1
PE100-RC
|
SDR 9
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Art. No. | d1 [mm] | d3 [mm] | D [mm] | le1 [mm] | L [mm] | h1 [mm] | kg |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4330030904500000 | 450 | 514 | 615 | 245 | 380 | 75 | 34,80 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
other materials and pressure classes on request
