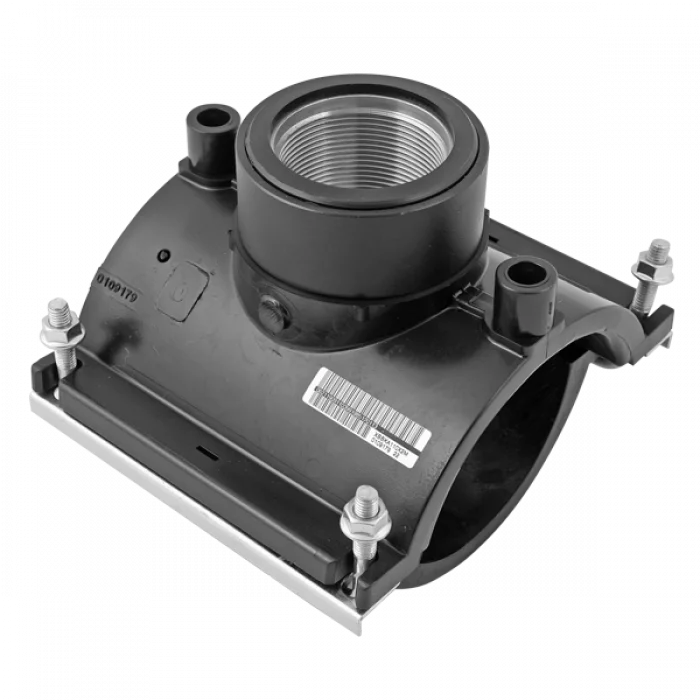

Transition saddle for connection of irrigation systems
outlet with female thread
4 mm Pin
Pressure ratings: Water 16 bar / Gas 10 bar
4 mm Pin
Pressure ratings: Water 16 bar / Gas 10 bar
PE100

|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Art. No. | d1 [mm] | Rp [mm] | L [mm] | z1 [mm] | H [mm] | VE | kg |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4470101100900114 | 90 | 1 ¼“ | 167 | 156 | 57 | 4 | 1,64 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
